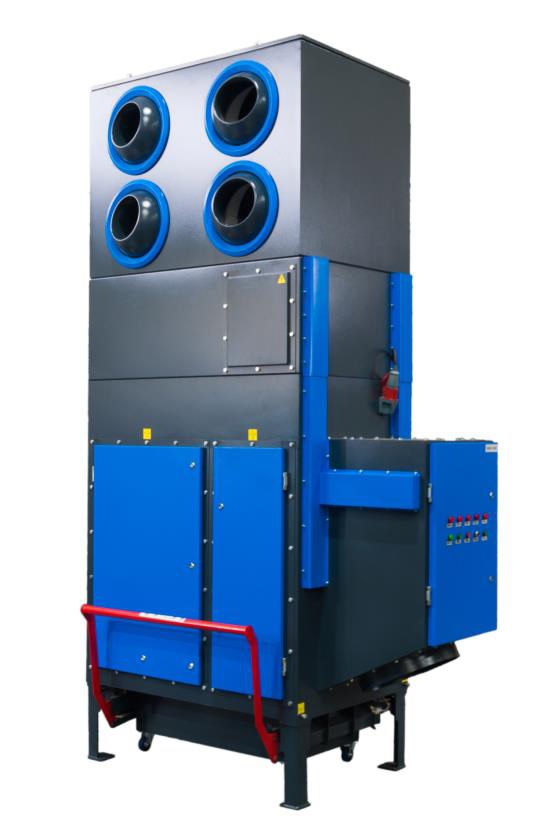

Вентиляционно-аспирационные установки модульного типа серии КАМА-УТИ 10 000

ВАУ-МТ «КАМА-УТИ» представляет собой вентиляционно-аспирационную установку модульного типа с автоматической регенерацией патронных фильтров.

Производительность установки по воздуху всегда постоянна и соответствует заявленным характеристикам (при условии, что не выработан ресурс фильтров).

Все модели имеют обширную базовую комплектацию, гибкие возможности установки, подключения и последующего дооснащения.

Степень очистки воздуха в зависимости от используемых фильтрующих элементов и модулей доочистки достигает 99,995%.

Аспирационные установки КАМА-УТИ являются комплексным решением очистки и транспорта воздуха, задания ему необходимых температурных и иных параметров. Это позволяет создать комфортную и безопасную рабочую среду, без применения большого количества дорогостоящего оборудования.

Установки ВАУ МТ Кама-УТИ очищают воздух от вредных примесей, улучшая условия труда и сокращая выбросы вредных веществ в окружающую среду. Кроме того, за счет возврата очищенного воздуха в помещение повышается экономическая эффективность на производстве, сокращаются расходы на отопление.



ВАУ МТ «КАМА-УТИ» обладают следующими эксплуатационными и конструктивными преимуществами:

• низкое энергопотребление, достигается за счет использования высокоэффективного вентилятора (соответствует директиве ErP) с изменяемыми оборотами, а также большой площади фильтрации, которая обеспечивает минимальное сопротивление системы по воздуху.
• модульная конструкция и большое количество опций позволяет гибко конфигурировать базовую версию установки в зависимости от задач и бюджета.
• высококлассные комплектующие, обеспечивают высокий ресурс работы установки. В конструкции наиболее ответственных узлов применены компоненты ведущих мировых и российских производителей.
• постоянные характеристики обеспечиваются запасом мощности вентилятора и бесступенчатой регулировкой его оборотов в диапазоне 10-100%. В сочетании с системой датчиков и контролеров, это позволяет поддерживать заданные параметры расхода воздуха до полной выработки ресурса фильтрующих элементов.
• поддон пылесборник, благодаря колесами и оригинальному механизму, легко извлекается и устанавливается, его можно свободно перекатить. Такая конструкция позволяет сократить время на утилизацию мусора и упростить операцию.
• автономность установки обеспечивается, благодаря автоматической системе регенерации фильтров. Датчики перепада давления до и после фильтра. элементов определяют степень их загрязненности, и при достижении определенного значения запускают цикл очистки. Вмешательство сотрудника требуется, только для включения / выключения установки и для замены фильтрующих элементов (встроена световая индикация). Отсутствие дополнительного обслуживания экономит время и снижает эксплуатационные издержки.
•  возможность использования фильтров различного типа заложена в конструкции аспирационной установки, и позволяет применять патронные фильтрующие элементы не только из различного материала, но и разной длины, что максимально унифицирует замену фильтров. Материал фильтров, подбирается индивидуально в зависимости от основного загрязнителя. Допускается использование сторонних фильтров, если они подходят по длине и посадочному диаметру. Фильтрующая способность при этом не может быть гарантирована.
• удобство монтажа обеспечивается возможностью полного обслуживания фильтров как с левой, так и с правой стороны, благодаря дверям, которые могут устанавливаться на обе стороны (сторону установки определяет заказчик, на противоположной стороне съемные панели на болтах). Забор воздуха / подвод воздуховодов возможен как снизу, так и сверху от блока управления.



Технические характеристики

	Наименование характеристики	ВАУ-МТ «Кама-УТИ» 10000
1	Производительность, м3/час.	10000
2	Потребляемая мощность, макс. (Вт)	11000
3	Класс очистки по BIA/EN 779/2002	E10
4	Уровень шума, максимальный (дБ)	78
5	Номинальное напряжение, (В)	380
6	Обороты вентилятора макс. (об/мин.)	2700
7	Тип вентилятора / производитель	Центробежный
8	Типы / размер (мм) применяемых фильтров	Патронные / 350*1000
9	Площадь фильтрации (м2)	150
10	количество (шт) / материал фильтров	6 / полиэстер с PTFE мембраной
11	Диаметр приемного фланца (мм.)	500
12	Масса, кг.	820
13	Габаритные размеры Д х Ш х В, (мм.)	2100х1150х3300



Оснащение установки ВАУ-МТ «Кама-УТИ» 10 000

• комплект патронных фильтров из полиэстера с PTFE-мембраной 6 шт.
• конусы-рассекатели, интегрированные с системой подвеса фильтра 6 шт.
• корпус с блоком управления и камерой разряжения для осаждения пыли
• блок вентилятора, оснащенный встроенным вентилятором с частотной регулировкой оборотов;
• кнопка ручного запуска регенерации.
• выдвижной поддон-пылесборник с ручным прижимным механизмом и транспортировочными поворотными роликами. Объем 150 литров.
• система автоматической импульсной очистки фильтров сжатым воздухом по перепаду давления и временному интервалу (требуется подключение к пневмосети мин. давлением 5 атм.); кнопка ручного запуска цикла регенерации.
• индикация аварий на приборной панели: «замена фильтров», «низкое давление воздуха», «авария сети».
• встроенный ресивер системы очистки фильтров, выполненные из нержавеющей стали и снабженные автоматическим конденсатоотводчиком.
• встроенная защита двигателя от перегрузок и перегрева.
• защита электроники от пониженного/повышенного напряжения с автоматическим отключением установки и сигнализацией ошибки на приборной панели.
• световая индикация замены фильтров при полной выработке их ресурса
• предварительный фильтр-искрогаситель c автоматической прочисткой.
• двери с замками для быстрого доступа в фильтровальный отсек.
• приемный патрубок с возможностью верхнего и нижнего подключения.
• возможность удаленного включения/выключения установки по проводному сигналу.
• блок-воздухораспределитель с поворотными соплами.

Дополнительные опции:

• приемный Г-образный или Т-образный воздуховод квадратного сечения.
• Дополнительный блок - воздухораспределитель
• Дополнительный блок-теплообмена
• Чиллер (65 кВт, 130 кВт)

Дополнительные блоки устанавливаются в виде надстройки над основным модулем, при этом изменяется только общая высота конструкции.

Возможна установка на уже действующую установку!



Чиллер 65 кВт

(условная площадь эффективного применения 400-500 м²)

• Холодопроизводительность: 65 кВт
• Теплопроизводительность: 72 кВт
• Охлаждение + обогрев - R410a
• Двойные низкоскоростной спиральные компрессоры
• Регулировка энергопотребления
• Уровень шума 75 дБ
• Рабочая температура окружающей среды:
  • охлаждение от -10 ºС до +46 ºС
  • нагрев от -18 ºС до +21 ºС
• Рабочая температура воды:
  • охлаждение: от 0 ºС до +17 ºС (при температуре менее 5 ºС, необходимо использовать незамерзающий теплоноситель)
  • нагрев: от 22 ºС до 50 ºС
• масса: 860 кг.



Габаритный чертеж Чиллер 65 кВт

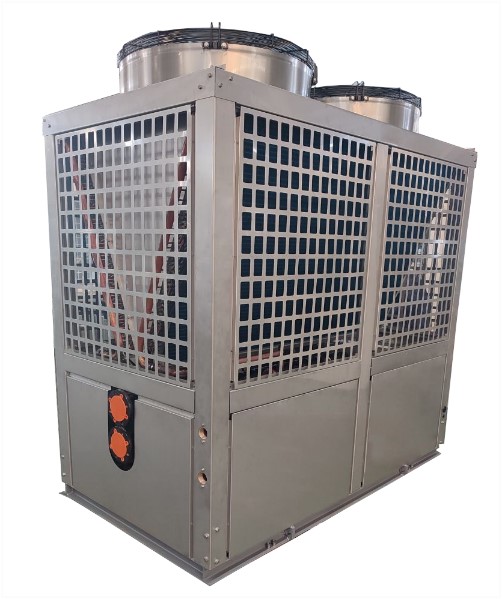

Чиллер 130 кВт

(условная площадь эффективного применения 800 - 1000 м2)

• Холодопроизводительность: 130 кВт
• Теплопроизводительность: 138 кВт
• Охлаждение + обогрев - R410a
• Двойные низкоскоростной спиральные компрессоры
• Регулировка энергопотребления
• Уровень шума 73 дБ
• Рабочая температура окружающей среды:
  • охлаждение от -10 ºС до +46 ºС
  • нагрев от -18 ºС до +21 ºС
• Рабочая температура воды:
  • охлаждение: от 0 ºС до +17 ºС (при температуре менее 5 ºС, необходимо использовать незамерзающий теплоноситель)
  • нагрев: от 22 ºС до 50 ºС
• масса: 1250 кг.

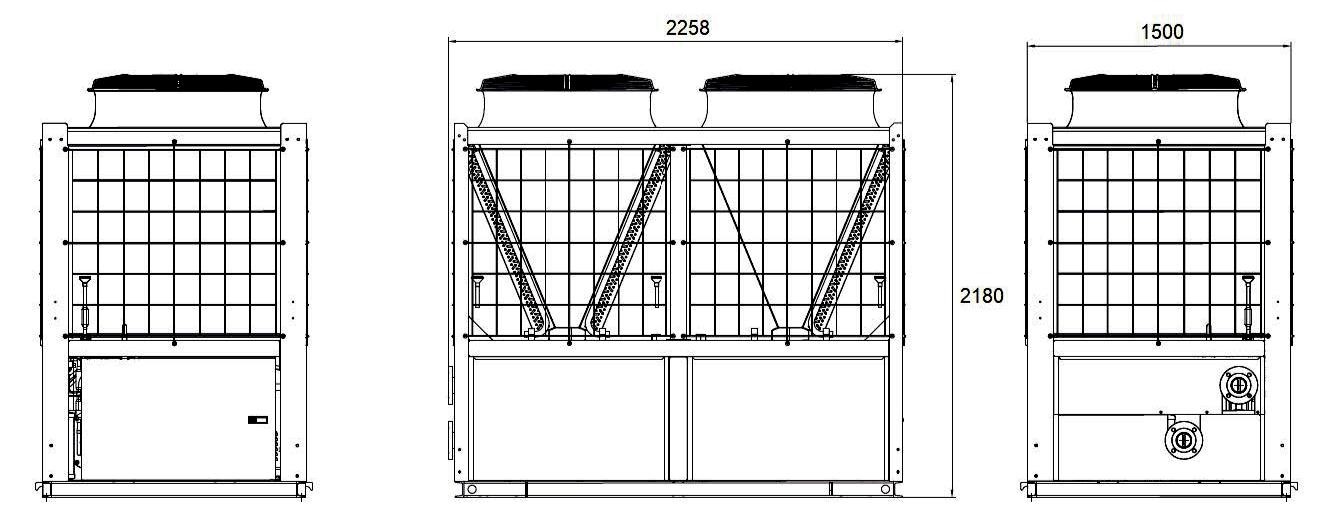

Габаритный чертеж Чиллер 130 кВт

Чиллер размещается за пределами помещения, (возможен монтаж на крыше). В зависимости от режима работы он охлаждает или нагревает теплоноситель, который циркулирует между чиллером и теплообменником.

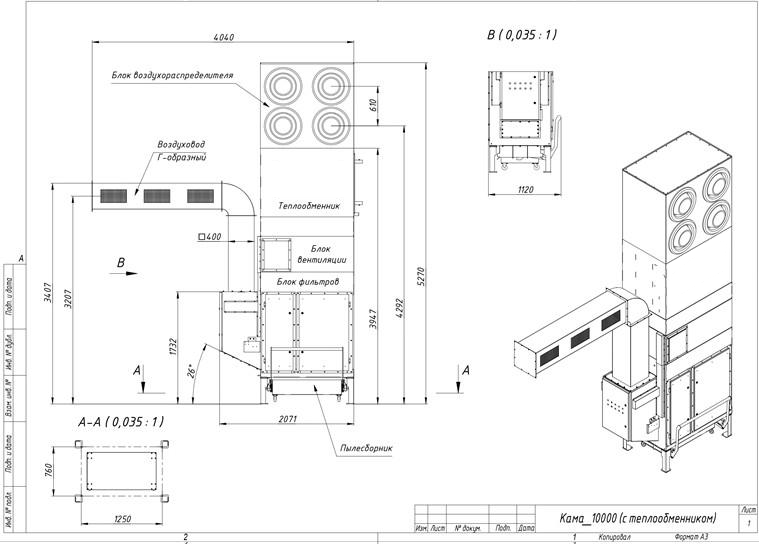

Модуль теплообменника расположен между блоком вентилятора и блоком-воздухораспределителем. Очищенный воздух из блока вентилятора поступает в теплообменник, где он дополнительно нагревается или охлаждается. После этого воздух направленно подается ч/з сопла блока-воздухораспределителя.

Такая конфигурация позволяет с использованием минимального количества оборудования не только очищать воздух, но и задавать ему необходимые температурные параметры. Кроме того, на теплообменник подается уже очищенный воздух. Это позволяет сохранять эффективность его работы без частого обслуживания.

Гарантийный период 24 месяца с даты введения в эксплуатацию, но не позднее 28 месяцев с момента продажи.
