Светлые газовые инфракрасные излучатели

Технический опросный лист для расчёта газо-лучистого (инфракрасного) отопления

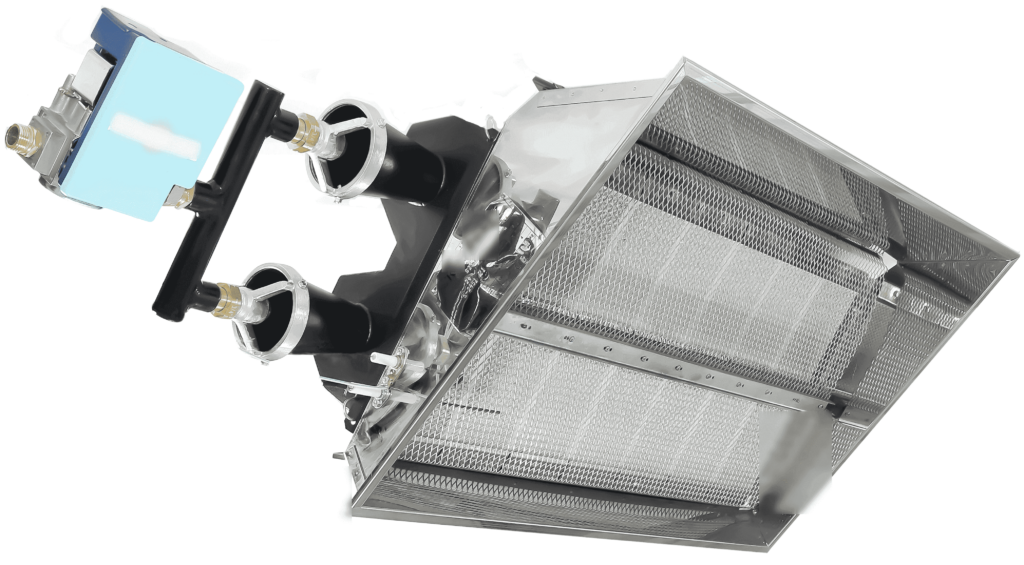

Основные части ГИИ

• Корпус (внутри смесительная камера).
• Жаропрочные керамические пластины.
• Автоматика управления и безопасности.
• Рефлектор-отражатель.

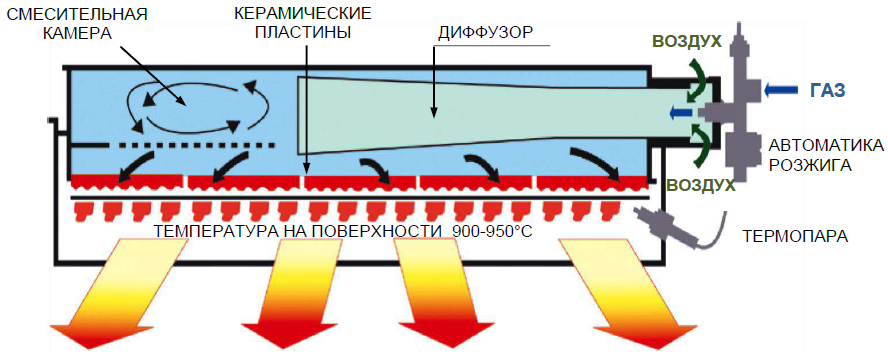

Алгоритм работы светлого ИК-излучателя (кратко)

1. Газ подаётся в смесительную камеру, расположенную в корпусе. Туда же естественным путём поступает воздух. Образовавшаяся газовоздушная смесь вплывает через отверстия керамических пластин и воспламеняется электро-розжигом. Начинается процесс беспламенного сгорания, под контролем датчика ионизации.

2. Через 3-4 минуты, поверхность пластин разогревается, до 800-900 °С. Эта температура «запускает» физический процесс воспроизводства теплового излучения в инфракрасном диапазоне.

3. Рефлектор, установленный на корпусе ГИИ, отражает исходящий лучистый поток, вниз к полу. Образующиеся продукты сгорания (CO₂ и NOx) – вплывают в помещение. Удаляются вентиляцией.

Автоматика управления системой инфракрасного отопления регулирует температурный режим в соответствии с заданными параметрами.

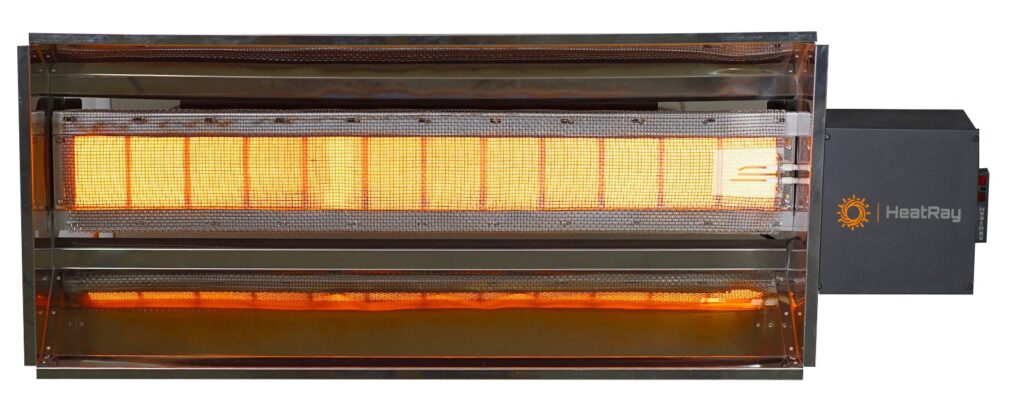

Почему их называют «светлые»?

При сгорании газовоздушной смеси, разогретая поверхность керамических пластин светится оранжевым цветом.

Отсюда и название.

Что выбрать для отопления цеха?

Сравнение «работы» лучистого и конвективного отопления

Представим помещение условного цеха, высотой 10-15 метров.

Технологическое оборудование и персонал располагаются на высоте 2-3 метра от пола.

Соответственно, обогрев в первую очередь нужен там, в нижней части цеха.

Лучистое (инфракрасное) отопление

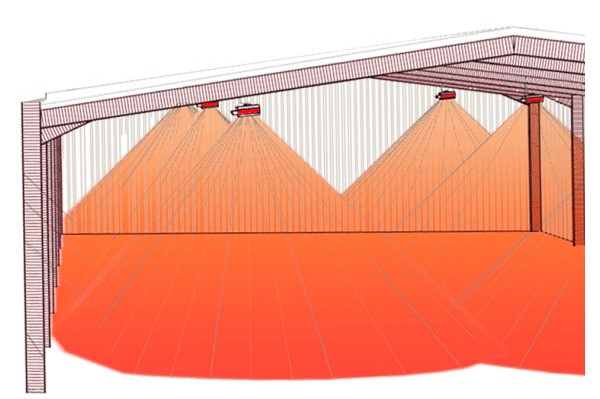

Светлые горелки размещаются в верхней части цеха. Возможные места установки: фермы, стены, колонны.

Исходящее тепловое излучение направленно согревает нижнюю часть цеха, создавая эффект «тёплого пола».

Впитавшие тепло нижние поверхности, «возвращают» часть тепла окружающему воздуху, в виде конвекции.

Результат:

Максимальная температура формируется и сохраняется в нижней зоне цеха. Именно там, где необходимо.

Конвективное (воздушное) отопление

При использовании водяных и воздушных систем, ситуация другая.

После включения, исходящий от калориферов и регистров тёплый воздух всплывает вверх.

Это обусловлено его более низкой плотностью в сравнении с холодным. Проще говоря, тёплый воздух легче.

Результат:

Максимальный прирост температуры формируется в припотолочной зоне.

Чтобы компенсировать стратификацию*, отопительное оборудование вынуждено работать с большей нагрузкой.

Как следствие, возрастает расход энергоресурсов.

*стратификация – температурное расслоение воздуха по высоте.

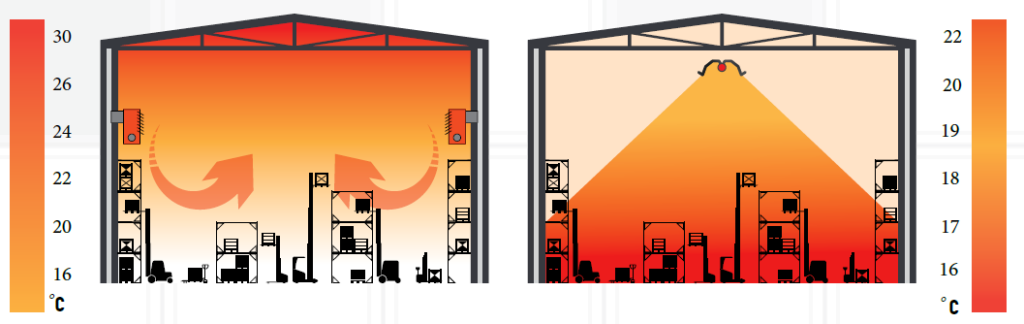

Обратите внимание на разницу температур у пола и потолка. Слева – воздушная система. Справа – инфракрасная система.

В среднем, расход газа в системах лучистого отопления на 30-50% меньше, чем в конвективных (воздушных).

Что лучше выбрать для отопления цеха (общая рекомендация)

При высоте потолка, до 5 метров – энерго-эффективнее воздушное. Выше –  инфракрасное.

Также учитывается теплопроводность материалов из которых построено помещение и воздухообмен.

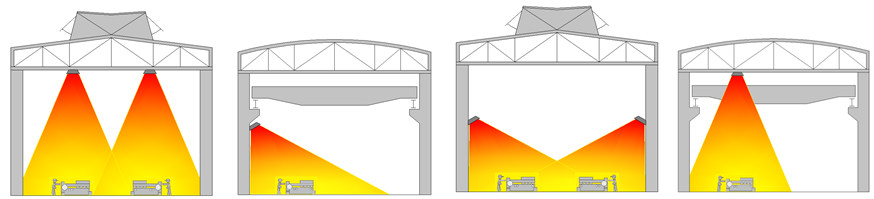

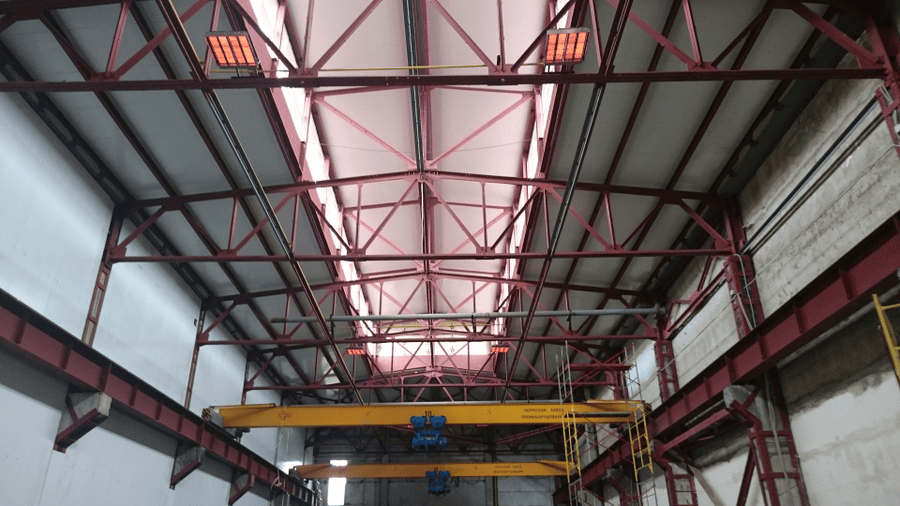

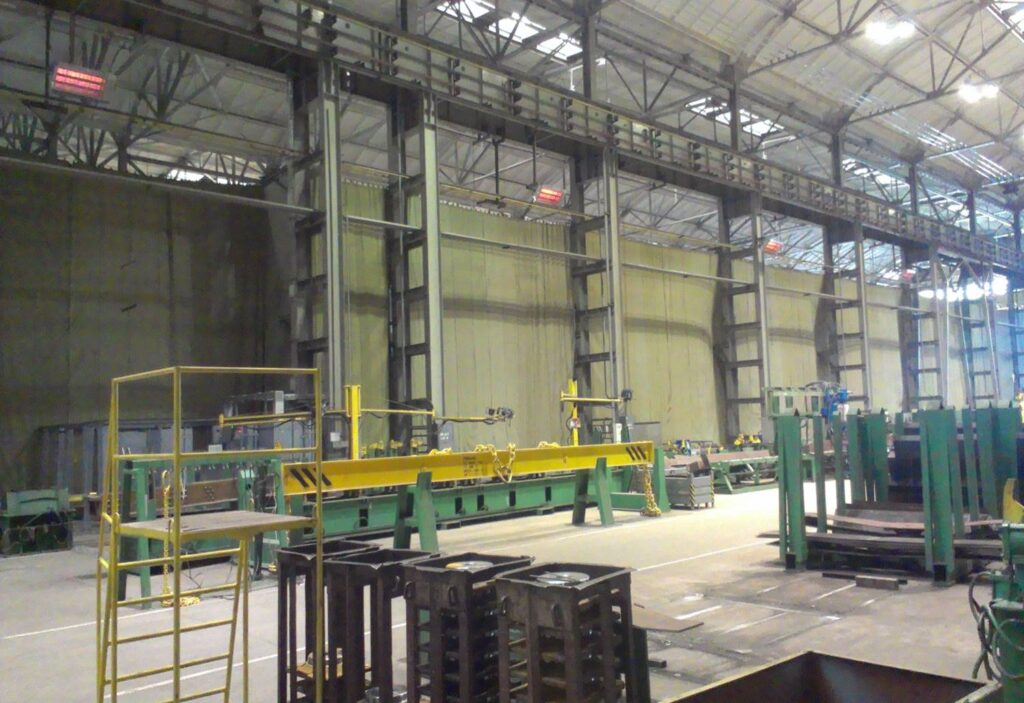

На фото, два основных варианта установки светлых газовых инфракрасных горелок.

1. Под углом (с креплением на стенах или колонах).

2. Горизонтально (с креплением на поясе ферм или потолке)

И ещё:

• Инфракрасные горелки не производят движения воздуха при работе.

А значит, не способствуют возникновению сквозняков и циркуляции пыли.

• Не дороги в техническом обслуживании. Не требуют постоянного персонала.

А значит, выгодны в содержании.

• Обеспечивают как полное, так и локальное (выборочное) отопление.

К примеру, обогревают только ту часть цеха, где работают люди.
